规范性引用文件:

NB/T 10284-2019 《SPD智能监测装置的性能要求和试验方法》


                         浪涌峰值记录终端 在线监测产品

4功能要求

4.1  标准35mm导轨安装,54mm宽度,0.96英寸OLED显示屏,标准MODBUS-RTU协议。

4.2  4路开关量采集端口。

4.3  1路浪涌峰值采集端口,T1/T2/T3通用,触发灵敏度可调,可保存9999次浪涌记录(极性、峰值、浪涌发生日期时间及最后一次浪涌的波形)。

4.4  1路直流供电端口,为终端电源接入端口。

4.5  1路RS485通信串口,从机通信端口(与上位机通信的端口,通信协议兼容HW产品)。

4.6  1路RS232通信串口,主机通信端口(与下位机通信的端口)。默认协议为地网状态监测终端的非标通信协议(兼容ETCR3000自定义协议)。也可通过协议定制实现简单的通信网关(数据网关)功能。

4.7  开关量采集端口设置独立报警指示灯,常开正常,常闭告警;端口常闭时指示灯点亮,并伴有蜂鸣告警音。

4.8  开关量报警可记录最高10次(寄存器读取)报警记录(报警通道编号,报警日期及时间)。

4.9  使用微型罗氏线圈,绝缘底座实现隔离安装,传输线缆采用射频屏蔽电缆。

4.10  与专用监控软件平台配合可构成智能防雷监测系统。

4.11  搭配语宸物联的通信扩展模块,可实现以太网、Lora、4G等通信方式。

注:

●浪涌峰值记录终端与达科盾专用监控软件配合可组成智能浪涌监测系统,上位机通过软件可通过透传方式实时调取终端内部存储器对应的端口状态、浪涌数据、同步设备时钟,监控软件可在后端(机房侧)并入动环监控系统,即通过达科盾监控软件的 ODBC 组件(开放式数据库),将设备数据和信息写入 SQLServer(数据库服务系统 )中,然后接受动环监控系统从 SQLServer中取走数据,动环监控系统将设备数据和信息关联到其自身软件中,完成浪涌监控和动环监控后端的横向链接。

●浪涌峰值记录终端亦可在前端(机房侧)通过RS485直接接入动环RTU设备,由动环RTU设备直接读取终端的数据和信息,再转发给动环监控的网管主机,动环网管主机将读取的数据、信息与动环软件做关联从而对防雷设备进行监测。



                          浪涌峰值记录终端 在线监测产品

性能参数

名称

描述

供电电源参数

9~28VDC宽压输入,防反接保护

设备功耗

2W

显示屏

0.96英寸OLED

通讯接口

RS485

接线端子,MODBUS RTU协议

波特率1200/2400/4800/9600/19200可选,默认9600;校验位N;数据位8;停止位1

设备地址1~255可选,默认为1

RS232

默认用于扩展地网状态监测终端的专用通信接口;也可定制协议采集其它串口设备

开关量采集:T01~T04

4路,接线端子,光电隔离,无源干接点接入,闭合告警,断开正常;通道告警状态时有LED指示灯和蜂鸣报警

采集SPD、防雷箱失效/模块松动状态、空开跳闸状态,设备可记录10条通道报警信息,信息内容包括报警通道编号/报警日期/时间

1路浪涌采集通道

雷击浪

涌信息

记录浪涌电流极性、峰值大小、雷击发生日期/时间,最大计数9999次

触发电流

1/2.5/5kA可选,默认为2.5kA

分辨率

0.1kA

采集频率

10次/秒

浪涌类型

T1/T2/T3

传感器

微型罗氏线圈,采集范围1~100kA

接口防护

串  口

内置浪涌保护电路,4000V雷击保护

掉电保存

报警数据掉电永久保持;时钟数据掉电保持1年以上

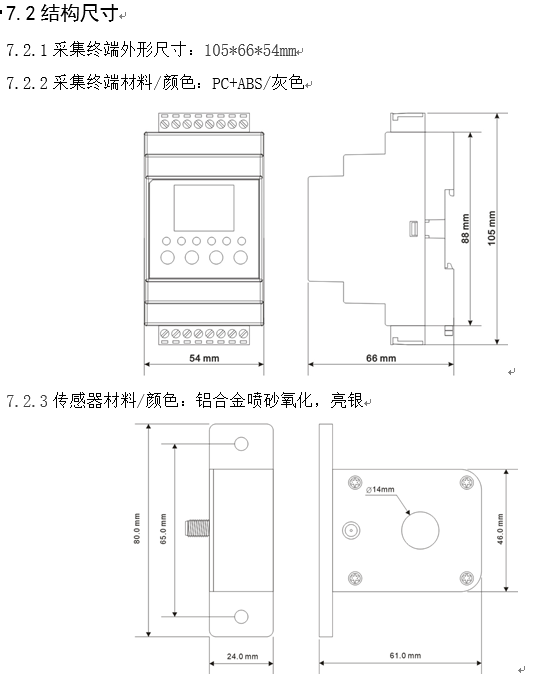

外壳材料

PC+ABS,灰色(500pcs以上颜色可定制),阻燃V0

安装方式

标准35mm导轨

工作环境

-40~85℃,0~95% RH
