规范性引用文件:NB/T 10284-2019 SPD智能监测装置的性能要求和试验方法》

                         智能浪涌计数器 在线监测产品

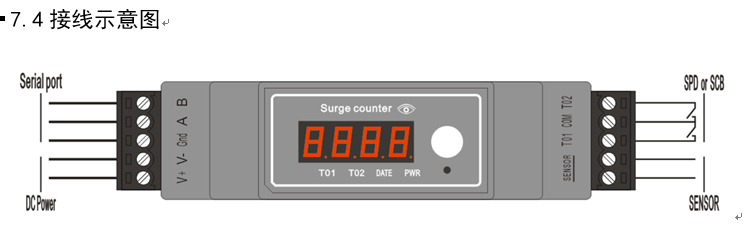

4功能要求

4.1  标准35mm导轨安装,24mm宽度,4位数码管显示屏,标准MODBUS-RTU协议。

4.2  1路开关量采集端口,1路开关量/NTC复用采集端口。

4.3  1路浪涌采集端口,可感应线路浪涌,T1/T2/T3通用,转化成弱电信号。

4.4  内置温湿度传感器,用于监测设备所处环境的温湿度。

4.5  1路直流供电端口,为计数器电源接入端口。

4.6  1路RS485通信串口,与上位机数据通信端口。

4.7  采集端口设置独立报警指示灯。

4.8  开关量报警可记录最高65535次(寄存器读取)报警次数。

4.9  NTC端口设有独立的上/下限超限报警,可分别最高记录65535次(寄存器读取)报警次数。

4.10  浪涌计数最高计数次数6.5亿次(寄存器读取)以上。

4.11  具备浪涌次数、环境温度、环境湿度、NTC温度循环显示和按键切换显示功能,二选一(按键长按或写寄存器控制)。

4.12  与专用监控软件平台配合可构成智能防雷监测系统。

4.13  支持远程固件升级。

4.14  搭配达科盾物联的通信扩展模块,可实现以太网、Lora、4G等通信方式。



注:

●浪涌计数器与达科盾专用监控软件配合可组成智能浪涌监测系统,上位机通过软件可通过透传方式实时调取计数器内部存储器对应的端口状态、浪涌数据、同步设备时钟,监控软件可在后端(机房侧)并入动环监控系统,即通过达科盾监控软件的 ODBC 组件(开放式数据库),将设备数据和信息写入 SQLServer(数据库服务系统 )中,然后接受动环监控系统从 SQLServer中取走数据,动环监控系统将设备数据和信息关联到其自身软件中,完成浪涌监控和动环监控后端的横向链接。

●浪涌计数器亦可在前端(机房侧)通过RS485直接接入动环RTU设备,由动环RTU设备直接读取计数器的数据和信息,再转发给动环监控的网管主机,动环网管主机将读取的数据、信息与动环软件做关联从而对防雷设备进行监测。



                          智能浪涌计数器 在线监测产品

性能参数

名称

描述

供电电源参数

9~28VDC宽压输入,防反接保护

设备功耗

0.5W

通讯接口

RS485

接线端子,标准MODBUS RTU协议

波特率1200/2400/4800/9600/19200可选,默认9600;校验位N;数据位8;停止位1

设备地址1~255可选,默认为1

采集端口

T01(复用)

温度采集

(NTC规格10K3095)

接线端子,NTC传感器;防抖功能,避免误报警或频繁报警

用于采集防雷器表面温度;采集范围-30160℃;高/低温报警功能,当NTC温度高于高温限值或低于低温限值时T1端口报警,同时点亮LED指示灯;高/低温限值可设定;可记录65535次报警次数;可记录最近10次报警的日期、时间数据及报警状态下的极限高/低温数值

开关量采集

接线端子,光电隔离,无源干接点接入;防抖功能,避免误报警或频繁报警

用于采集防雷器遥信信号或后备保护器(或开关)的状态信号;闭合报警,断开正常;报警状态点亮LED指示灯;可记录65535次报警次数;可记录最近10次报警的端口号、日期、时间数据

T02(单用)

开关量采集

温湿度采集

温度

-20~60℃

湿度

0~100% RH

雷击浪涌采集

计数功能

最多可记录6.5亿次以上;可记录最近9999次浪涌发生的日期、时间

触发电流

200A~100kA

浪涌类型

T1/T2/T3

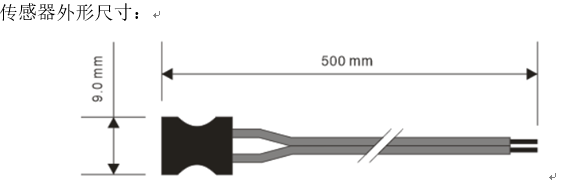

传感器

电感线圈

掉电保存

报警数据掉电永久保持;时钟数据掉电保持半年以上

固件升级

通过串口远程升级固件;搭配以太网、LORA、4G通信扩展模块使用,在透传模式下支持远程固件升级

外壳材料

PC+ABS,灰色(500pcs以上颜色可定制),阻燃V0

安装方式

标准35mm导轨

工作环境

-40~85℃,0~95% RH
